Материал
|
Сталь |
|
Вид
|
Кран шаровой |
|
DN
|
15 - 700 мм. |
|
Давление,PN
|
25; 40 |
|
Среда
|
Газообразные среды |
|
Присоединение
|
Приварное |
|
Марка стали
|
ст.09Г2С, ст.12Х18Н10Т, ст.20 |

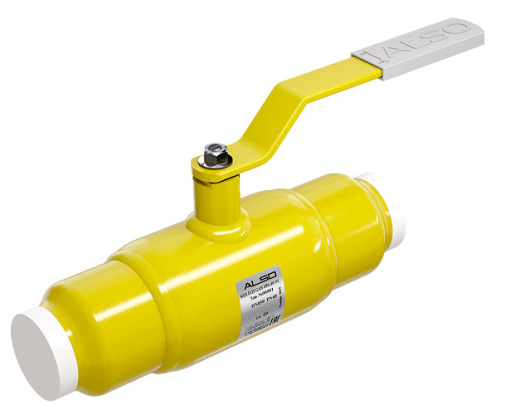

Стальные шаровые краны ALSO для газообразных сред с цельносварным корпусом предназначены для монтажа на трубопроводах систем газораспределения и газопотребления природного газа, сжиженных углеводородных газов (СУГ) пропан-бутан и неагрессивных газообразных и жидких сред, по отношению к которым материалы крана коррозионно-стойки.
Шаровые краны ALSO для газообразных сред сертифицированы системой добровольной сертификации ГАЗСЕРТ и внесены в Единый Реестр МТР ПАО "Газпром".
Номенклатура кранов шаровых ALSO для газообразных сред включает изделия с условными диаметрами (DN) от 15 до 700 мм, рассчитанными на условное давление (PN) от 1,2 до 4,0 МПа.
Расчетный срок службы шаровых кранов ALSO для газообразных сред – 40 лет.
Гарантийный срок – 3 года.
Герметичность класса А.
Проход шара: полнопроходной.Варианты климатического исполнения:
01 – Стандартное исполнение (У1) – корпус изготовлен из стали 20, для использования в температурном диапазоне от -40 до +40 °С
02 – Хладостойкое исполнение (УХЛ1) – корпус изготовлен из стали 09Г2С, для использования в температурном диапазоне от -60 до +40 °С
03 – Коррозионно-стойкое исполнение (УХЛ1) – корпус изготовлен из нержавеющей стали 12Х18Н10Т, для использования в температурном диапазоне от -60 до +40 °С
Краны могут также иметь категорию размещения 2, 3, 4, 5 по ГОСТ 15150.Максимальная температура рабочей среды: +80°С.
Конструкция шарового крана ALSO для газообразных сред
Материалы основных деталей
|
№ п/п |
Деталь |
Спецификация материалов по исполнениям |
||
|
01 (У1) |
02 (УХЛ1) |
03 (УХЛ1) Коррозийно-стойкое |
||
|
1 |
Ручка |
Ст.3 |
Ст.3 |
Ст.3 |
|
2 |
Гайка |
оцинкованная сталь |
оцинкованная сталь |
оцинкованная сталь |
|
3 |
Кольцо уплотнительное |
Фторсилоксан |
Фторсилоксан |
Фторсилоксан |
|
4 |
Кольцо |
Ф4К20 (PTFE +20% С) |
Ф4К20 (PTFE +20% С) |
Ф4К20 (PTFE +20% С) |
|
5 |
Шток |
Ст.20Х13 (AISI 420) |
Ст.20Х13 (AISI 420) |
Ст. 12Х18Н10Т (AISI 321) |
|
6 |
Пружина |
ст. 65Г (оцинкованная) |
ст. 65Г (оцинкованная) |
отсутствует |
|
7 |
Кольцо опорное |
Ст. 08Х13 |
Ст. 08Х13 |
Ст.12Х18Н10Т |
|
8 |
Уплотнитель седла |
Фторсилоксан |
Фторсилоксан |
Фторсилоксан |
|
9 |
Седло |
Ф4К20 (PTFE +20% С) |
Ф4К20 (PTFE +20% С) |
Ф4К20 (PTFE +20% С) |
|
10 |
Шар |
DN 15-32: Ст.20Х13 |
DN 15-32: Ст.20Х13 |
Ст.12Х18Н10Т (AISI 321) |
|
DN 40, 65: Ст. 08Х18Н10 |
DN 40, 65: Ст. 08Х18Н10 |
|||
|
DN 50, 80-300: Ст. 08Х13 |
DN 50, 80-300: Ст. 08Х13 |
|||
|
DN 350-700: Ст. 12Х18Н10Т |
DN 350-700: Ст. 12Х18Н10Т |
|||
|
11 |
Горловина |
Ст.20 |
Ст.09Г2С |
Ст. 12Х18Н10Т (AISI 321) |
|
12 |
Корпус |
Ст.20 |
Ст.09Г2С |
Ст. 12Х18Н10Т (AISI 321) |
|
13 |
Патрубок |
Ст.20 |
Ст.09Г2С |
Ст. 12Х18Н10Т (AISI 321) |
