Компания ДВ-ИНЖИНИРИНГ принимает заказы на изготовление дисковых поворотных затворов с тройным эксцентриситетом для промышленных, коммунальных и инфраструктурных объектов с доставкой во Владивосток. Арматура производится по индивидуальному техническому заданию с учётом рабочей среды, давления, температуры, диаметра трубопровода и условий эксплуатации.
Трехэксцентриковый затвор предназначен для надёжного перекрытия и регулирования потока в трубопроводных системах. Особая конструкция запорного узла обеспечивает минимальный контакт диска с уплотнением во время поворота. За счёт этого снижается трение, уменьшается крутящий момент на штоке и повышается эксплуатационный ресурс оборудования.
Затворы под заказ во Владивостоке
ДВ-ИНЖИНИРИНГ предлагает стальные дисковые затворы с тройным эксцентриситетом для объектов энергетики, металлургии, нефтегазовой, химической промышленности, водоснабжения и водоотведения. Каждое изделие подбирается и изготавливается с учётом параметров конкретного проекта.
Заказчик может выбрать:
- материал корпуса;
- номинальный диаметр и давление;
- тип уплотнения;
- вариант управления;
- способ присоединения;
- строительную длину;
- материал деталей, контактирующих с рабочей средой;
- комплектацию ручным или автоматическим приводом.
В зависимости от требований проекта доступны следующие варианты присоединения к трубопроводу:
- фланцевое;
- межфланцевое;
- под приварку.
Диаметр затворов может составлять от DN 50 до DN 2000. Арматура выпускается на номинальное давление PN 6, PN 10, PN 16, PN 25, PN 40, PN 63 и PN 100 кгс/см². По согласованию возможно изготовление оборудования по международным стандартам давления ANSI Class 150, Class 300 и Class 600.

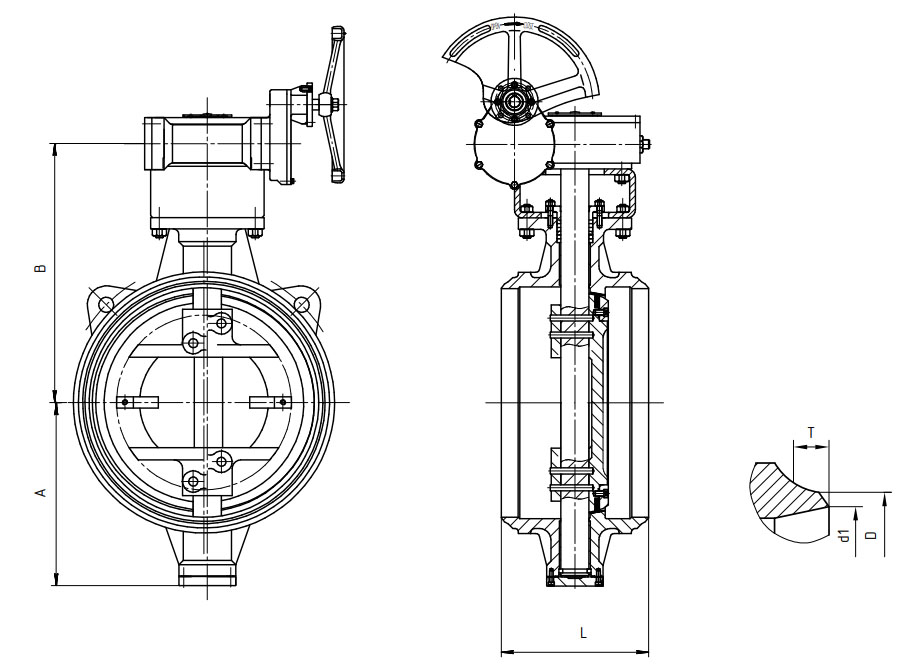

Конструктивные и присоединительные размеры A, B, D и L определяются на этапе подготовки технического задания. Это позволяет адаптировать затвор к существующей системе, проектной документации, габаритам монтажной камеры и особенностям объекта.
Варианты присоединения

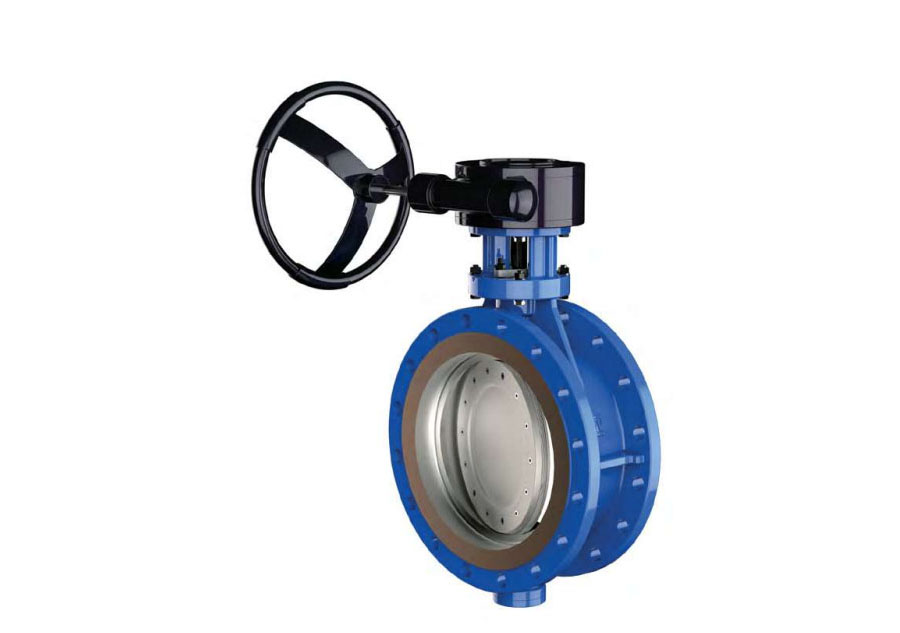

Фланцевые трехэксцентриковые затворы устанавливаются между ответными фланцами трубопровода. Такое исполнение удобно для монтажа, технического обслуживания и последующей замены оборудования. Присоединительные размеры выполняются по ГОСТ 33259-2015, ASME B16.5 или другим стандартам по согласованию.
Межфланцевые модели отличаются компактными габаритами, небольшой строительной длиной и сниженной массой. Они подходят для участков, где пространство для установки арматуры ограничено. Затвор размещается между фланцами трубопровода и фиксируется крепёжными элементами.
Затворы с приварными концами применяются на трубопроводах, где требуется неразъёмное соединение. Такое исполнение обеспечивает высокую прочность узла и подходит для ответственных технологических систем, работающих при повышенном давлении и температуре.
Конструкция и принцип работы
Дисковый затвор с тройным эксцентриситетом относится к промышленной трубопроводной арматуре высокого класса надёжности. В его конструкции ось вращения диска смещена относительно оси трубопровода и плоскости уплотнения. Благодаря этому при повороте запорного органа уплотнительные поверхности практически не соприкасаются.
Во время закрытия диск перемещается в заданное положение и прижимается к седлу, обеспечивая необходимую степень герметичности. При открытии диск быстро выходит из зоны контакта с уплотнением. Такое конструктивное решение уменьшает износ деталей и снижает усилие, необходимое для управления арматурой.
В зависимости от условий применения затвор может комплектоваться сборным металло-графитовым или цельнометаллическим уплотнением. Уплотнительные узлы подходят для эксплуатации при высоких давлениях и температурах, а также в системах, где применение эластомерных материалов ограничено.
При открытии диска на угол от 20° до 70° затвор может использоваться для регулирования расхода рабочей среды. Возможность применения арматуры в качестве регулирующего устройства определяется характеристиками трубопровода, свойствами рабочей среды и требованиями проектной документации.
- Корпус
- Диск
- Уплотнение
- Прижимное кольцо
- Шток
- Фланец сальника
- Сальниковая набивка
- Болт
- Редуктор
Технические характеристики
Основные параметры трехэксцентриковых затворов ДВ-ИНЖИНИРИНГ:
- номинальный диаметр — от DN 50 до DN 2000;
- номинальное давление — PN 6, 10, 16, 25, 40, 63 и 100 кгс/см²;
- международный класс давления — ANSI Class 150, 300 и 600;
- класс герметичности по ГОСТ 9544-2015 — «А», «В» или «С»;
- строительная длина — по ГОСТ 28908, API или DIN;
- фланцевое присоединение — по ГОСТ 33259-2015 или ASME B16.5;
- материал корпуса — углеродистая, низколегированная или нержавеющая сталь;
- уплотнение — ламинированное «нержавеющий металл + графит» или цельнометаллическое;
- фланец для установки привода — по ISO 5211;
- климатическое исполнение — У, УХЛ, Т, ТМ или ТВ по ГОСТ 15150-69.
Затворы могут использоваться для воды, воздуха, пара, природного газа, газообразных углеводородов, нефти, нефтепродуктов, коксового газа, аммиака, кислот, щелочей и спиртов. Конкретное исполнение подбирается с учётом температуры, давления и химических свойств транспортируемой среды.
Для управления арматурой применяются рукоятка, рычаг, ручной редуктор, электропривод, пневмопривод или пневмогидропривод. Установочное положение затвора может быть любым, кроме исполнения с электроприводом, установленным снизу.
Преимущества затворов от ДВ-ИНЖИНИРИНГ
Производство затворов выполняется по ТУ 28.14.13-001-05355802-2022. Конструкция арматуры рассчитана на эксплуатацию в ответственных трубопроводных системах и сочетает прочность, компактность и удобство технического обслуживания.
Основные преимущества оборудования:
- сниженный крутящий момент при управлении;
- уменьшенный износ уплотнительных поверхностей;
- отсутствие интенсивного трения при вращении диска;
- высокая герметичность перекрытия;
- небольшая строительная длина;
- компактные габариты;
- относительно небольшой вес;
- быстрое перекрытие потока;
- устойчивость к высоким давлениям и температурам;
- длительный срок службы;
- возможность установки различных приводов;
- ремонтопригодность;
- изготовление по индивидуальным параметрам.
Благодаря тройному эксцентриситету затвор работает плавно и требует меньших усилий для переключения по сравнению с традиционными конструкциями. Это позволяет снизить нагрузку на привод, сократить износ оборудования и уменьшить эксплуатационные расходы.
Сферы применения
Стальной трехэксцентриковый затвор используется на объектах, где требуется надёжное перекрытие потока и стабильная работа при значительных нагрузках. Арматура подходит для новых проектов, модернизации действующих трубопроводов и замены устаревших запорных устройств.
Основные сферы применения:
- энергетика и теплоснабжение;
- металлургические предприятия;
- нефтедобыча и транспортировка нефти;
- нефтеперерабатывающая промышленность;
- нефтехимические производства;
- химическая промышленность;
- системы водоснабжения;
- сети водоотведения;
- предприятия ЖКХ;
- газовые и паровые коммуникации;
- промышленные технологические трубопроводы.
Стоимость и сроки изготовления затворов
ДВ-ИНЖИНИРИНГ помогает заказать затвор под конкретный проект и подобрать оптимальное техническое исполнение. Стоимость рассчитывается индивидуально после уточнения диаметра, давления, материала корпуса, типа уплотнения, варианта присоединения и комплектации приводом.
Срок изготовления составляет от 30 до 90 дней. Продолжительность производства зависит от DN, PN, материалов, конструкции затвора, типа привода и других параметров заказа.
Для заказа обращайтесь по телефону: +7 (423) 272-73-80 или пишите нам на почту info@dv-in.ru.
Специалисты ДВ-ИНЖИНИРИНГ подготовят техническое предложение, помогут сформировать спецификацию и согласуют характеристики оборудования до запуска в производство. Возможны поставка и доставка затворов по Владивостоку, Приморскому краю и другим регионам Дальнего Востока.
