Трубы из высокопрочного чугуна с шаровидным графитом (ВЧШГ) — это современное решение для строительства напорных сетей водоснабжения и водоотведения во Владивостоке и на Дальнем владивостоке, сочетающее в себе лучшие свойства чугуна и стали. В статье подробно разобрали технические, эксплуатационные и экономические преимущества труб ВЧШГ перед полиэтиленовыми трубами ПЭ 100.
Высокопрочный чугун с шаровидным графитом (ВЧШГ)
Высокопрочный чугун с шаровидным графитом (ВЧШГ) сочетает в себе свойства:
- коррозионную стойкость чугуна;
- механические свойства стали: пластичность, прочность на разрыв, ударопрочность, высокое относительное удлинение и т.п.
Эти уникальные свойства получены при модифицировании жидкого чугуна магнием. В результате модифицирования частицы графита в ВЧШГ находятся в виде маленьких сфер (шариков), исключая любой риск образования и распространения трещин, одновременно придавая чугуну пластичность и прочность.
Преимущества труб ВЧШГ для водопровода и канализации
1. Устойчивость к нагрузкам при подземной прокладке
Устойчивость к пиковым нагрузкам под давлением, грунтовым нагрузкам и подвижке грунта при подземной прокладке, поверхностным надрезам и царапинам при перевозке и строительстве, ударным нагрузкам. Трубы из ВЧШГ могут укладываться непосредственно в грунт на глубину до 8–16 метров и более, имеют высокую надежность по сравнению с трубами из других материалов.
2. Стойкость к электрохимической коррозии
Стойкость к электрохимической коррозии, поскольку электрическое сопротивление ВЧШГ в 3,6–4,8 раза больше, чем стали, а стыки труб между собой уплотнены непроводящими резиновыми манжетами. Чугунные трубы для водопровода практически не подвержены коррозии.
3. Защита от коррозии и зарастания прохода труб

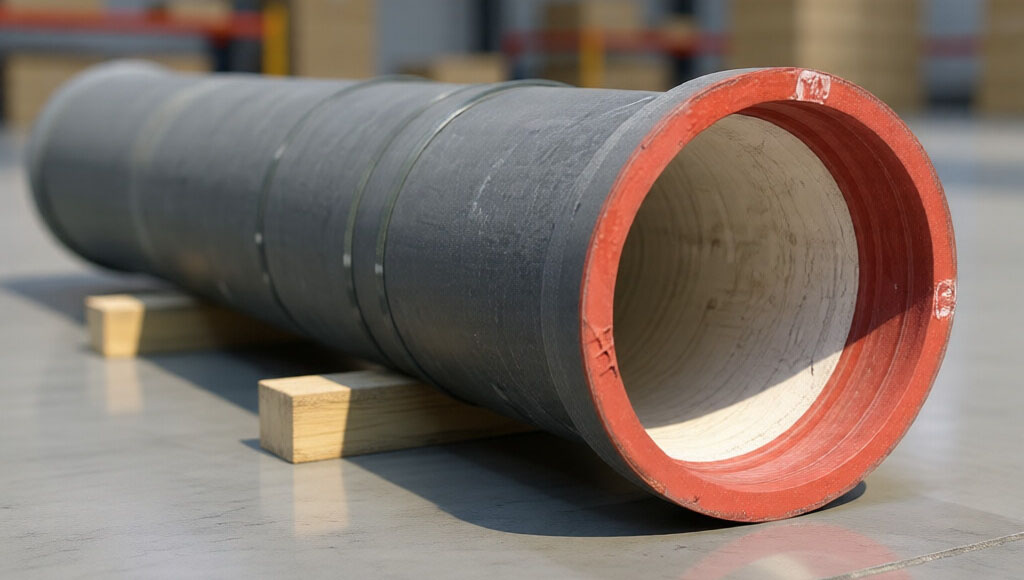

Внутренняя поверхность центробежно-литых труб из ВЧШГ покрывается специальной цементно-песчаной защитой, предохраняющей трубы от коррозии и зарастания прохода труб и улучшающей гидравлические свойства трубопровода. Труба ВЧШГ с цементно-песчаным покрытием служит десятилетиями.

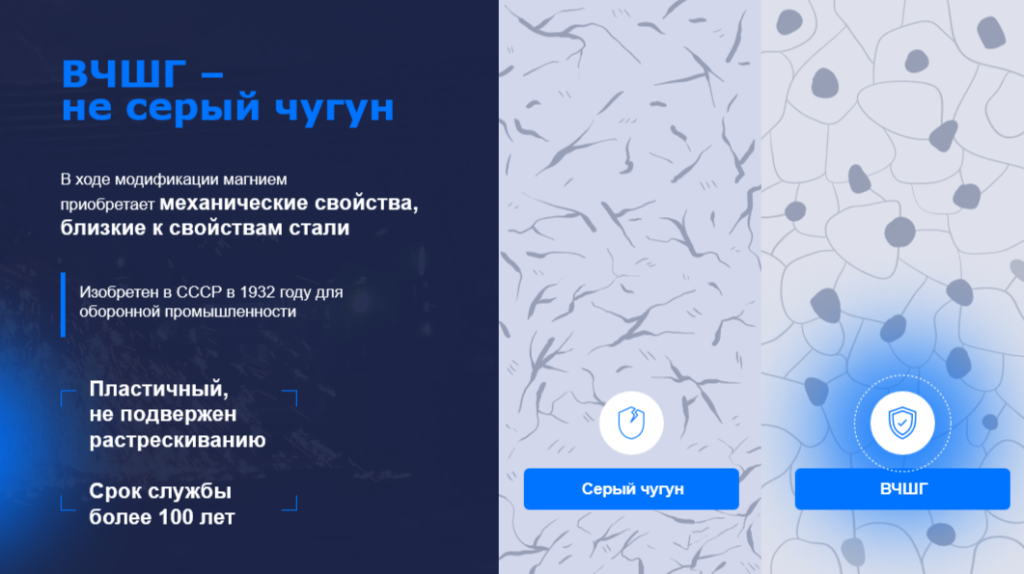

4. Улучшенные механические свойства по сравнению с серым чугуном
Трубы из высокопрочного чугуна можно рассматривать как улучшенный с точки зрения механических свойств вариант труб из серого чугуна. Данные обширных исследований о сравнении степени коррозии труб из ВЧШГ и из серого чугуна показывают, что ВЧШГ как минимум столь же коррозийно-устойчив, как и серый чугун. Исходя из близкого физического сходства с трубами из серого чугуна и основываясь на длительности эксплуатации чугунных трубопроводов, можно сделать прогноз о сроках службы трубопроводов из ВЧШГ — несколько столетий.
5. Повышенная пропускная способность труб ВЧШГ
При одинаковых типоразмерах (цифровых обозначениях диаметров) площадь внутреннего проходного сечения трубы из ВЧШГ с цементно-песчаным покрытием намного (до 30%) превышает площадь проходного сечения труб из ПЭ 100. Меньший внутренний диаметр труб из ПЭ по сравнению с трубами из ВЧШГ приведет к увеличению затрат на перекачку транспортируемой жидкости вследствие дополнительных затрат электроэнергии или необходимости применения для получения того же проходного сечения трубопровода труб из ПЭ большего диаметра.
По трубам ВЧШГ существует возможность прокачки больших объемов жидкости. Например: труба из ВЧШГ Ду 900 мм с проходным сечением 652 633 кв. мм аналогична и даже превосходит трубу из ПЭ 100 SDR 11 (PN16) Д 1000 мм с проходным сечением 527 319 мм.
6. Долговечность: срок службы труб ВЧШГ — 100 лет и более
Срок службы труб из ВЧШГ — не хуже труб из серого чугуна — измеряется столетиями (имеются множественные практические подтверждения). В отличие от опыта эксплуатации ПЭ труб — пока не более 40–50 лет (первые ПЭ трубы появились в 70-е годы XX века).
Наряду с обычными механическими характеристиками большое значение имеет такой показатель, как кольцевая жесткость. В случае ПЭ самая большая кольцевая жесткость = 32 кН/кв.м. Для чугунных труб этот показатель — около 400 кН/кв.м.
7. Нет необходимости использовать температурные компенсаторы
В виду незначительного линейного теплового расширения ВЧШГ и свойств раструбного соединения (компенсации теплового расширения в каждом раструбе) в трубопроводе из ВЧШГ нет необходимости использовать температурные компенсаторы. При изменении среды на 50°С километровый трубопровод из ПЭ увеличивается в длину на 10 м. Такие изменения ставят под угрозу герметичность трубопровода. На первый взгляд удлинение едва ли кажется опасным, но на самом деле вследствие неконтролируемого теплового расширения и возникновения внутреннего напряжения в стенках трубопроводов и фитингов оно грозит серьезными последствиями вплоть до разрушения трубы, фитингов или мест соединения трубопроводов.
8. Эксплуатация в условиях изменения давления и температуры
У труб из ВЧШГ нет значительной разницы в показателях прочности при изменениях рабочего давления, а также при рабочей температуре водопроводов от обычной (от 0°С до +35°С) до самых экстремальных условий прокладки трубопровода (от -60°С до +60°С).
В то время как превышение нормативного рабочего давления на несколько процентов или установленной температуры на несколько градусов весьма ощутимо сказываются на долговечности ПЭ трубопровода. Трубы из ПЭ при эксплуатационной температуре выше +22°С начинают терять прочность, жёсткость и пространственную стабильность. Например, коэффициент снижения давления для труб из ПЭ 100 равен 0,74 при рабочей температуре в 36–40°С.
9. Повышенная прочность: повреждения всегда локальны
ПЭ трубы имеют особенность — сочетание воздействия низкой температуры и/или высокого давления с ударом по трубе может спровоцировать быстро распространяющуюся трещину длиной до нескольких сотен метров. Такой трубопровод ремонту не подлежит. В случае с чугунной трубой повреждения всегда локальны.
Процесс старения ПЭ труб сопровождается снижением эластичности, прочности, повышением хрупкости и самопроизвольным ломко-подобным растрескиванием. Полимерные трубы стареют по всей массе, в то время как коррозия металлических труб начинается с поверхности. Пластмассовые трубы разрушаются как бы «вдруг» и полностью, а в металлических — образуются свищи, которые можно заделывать, например, сваркой.
Все расчёты надёжности и долговечности для пластиковых труб обычно приводятся производителями для идеальных и постоянных условий эксплуатации. На практике же постоянно происходят изменения давления (иногда очень резкие), рабочей температуры, нагрузки на тело трубопровода. Всё это приводит к значительному сокращению срока службы пластикового трубопровода за счёт ускоренного старения.
Срок службы труб из ВЧШГ не зависит от температуры трубопровода и других условий эксплуатации.

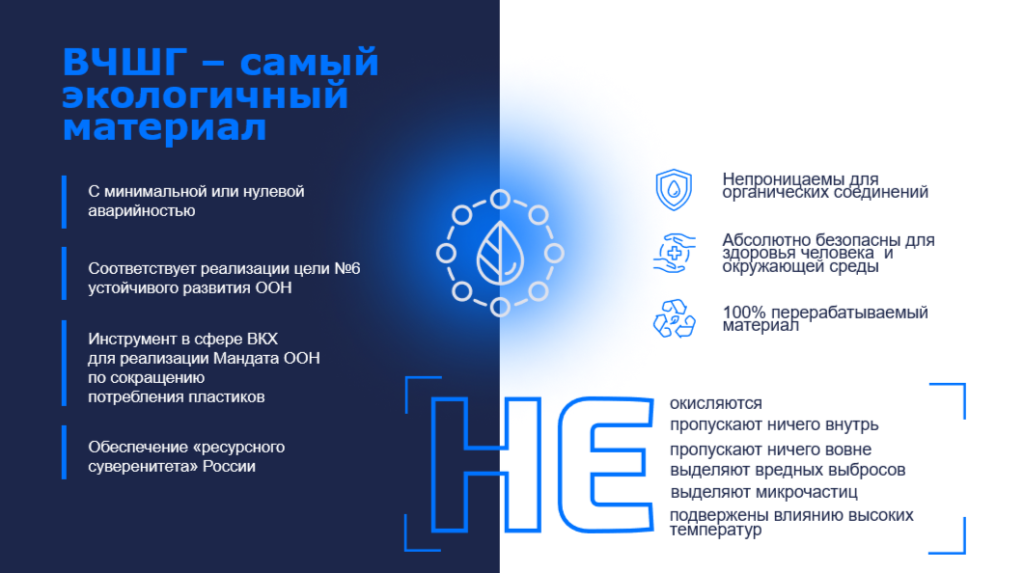

10. Экологичность: чистота транспортируемой воды
Трубы из ВЧШГ не допускают никакого влияния вредных веществ (углеводородов), находящихся в почве урбанизированных районов, на чистоту транспортируемой воды, за счет полной непроницаемости стенок чугунного трубопровода, в отличие от пластиковых труб. Трубы ВЧШГ для водоснабжения гарантируют качество питьевой воды.

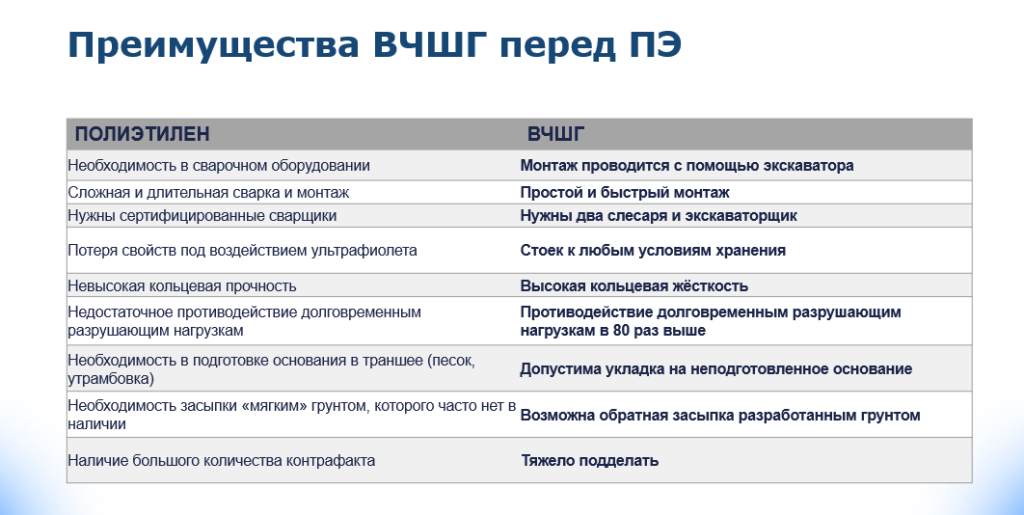

11. Экономичность и простота монтажа труб ВЧШГ
Для монтажа труб из ВЧШГ не требуются затраты электроэнергии на сварку, специальное сварочное оборудование, высококвалифицированный персонал и высокотехнологичный контроль качества сварных швов. Термальная плавка стыков — метод, наиболее широко используемый для сварки встык труб из ПЭ, достаточно сложен и требует персонала, обученного обращению с оборудованием для плавки в соответствии с рекомендациями поставщика труб или соответствующего оборудования. Этот метод не только отнимает много времени, но и требует дорогостоящей техники для того, чтобы плотно удерживать трубу и/или фитинг, расплавлять трубу, соединять трубу с правильной нагрузкой.
На стоимость трубопровода существенно влияет также объем необходимых затрат, связанных с земляными работами при прокладке трубопровода. В соответствии с действующими нормативными документами этот объем зависит от материала труб — в итоге стоимость погонного метра готового трубопровода из ВЧШГ и ПЭ 100 отличается гораздо больше, чем стоимость исходного сырья.
Дело в том, что вследствие малой прочности труб из полиэтилена относительно труб из ВЧШГ требования к траншеям при прокладке трубопроводов из ПЭ намного выше. Существенное значение имеет правильное устройство траншей. Стандарты, связанные с рекомендуемой практикой установки пластиковых подземных трубопроводов, предусматривают засыпку трубы частицами минимального размера, зависящего от диаметра трубы, так, чтобы почва была равномерно уплотнена для того, чтобы обеспечить равномерные пассивные боковые силы почвы — всё это приводит к удорожанию строительства.
Прочность, присущая трубам из ВЧШГ, позволяет использовать при строительстве трубопровода траншеи с плоским ложем и свободной засыпкой или с траншеи с плоским ложем и засыпкой с небольшим уплотнением. То есть, отсутствует необходимость тщательной подготовки песчаного основания под трубопровод, обратной засыпки песком и вывоза местного грунта.
Благодаря этому при соизмеримых ценах на сами трубы, как материал, суммарные затраты на строительство трубопровода из ПЭ выше, чем на строительство трубопровода из ВЧШГ.
Дополнительные факторы экономии при выборе ВЧШГ
Если добавить в расчёты дополнительные факторы:
- стоимость и время создания сварного шва;
- дополнительные затраты, связанные с компенсацией теплового расширения (неподвижные опоры) для ПЭ трубопровода;
- необходимость подготовки искусственного основания для трубопровода в местах с подвижными грунтами (сплошное бетонирование);
- в случае принятия решения на использование преимуществ ВЧШГ по величине проходного сечения и применения труб из ВЧШГ меньшего номинала по диаметру появляется возможность применения фасонных частей и трубопроводной арматуры меньшего типоразмера, что на больших диаметрах значительно удешевляет весь проект;
- при пересечении разводящих сетей водоснабжения с тепловыми сетями в городе и при переходах под дорогами обязательно требуется футляр, то есть дополнительная труба большего диаметра (часто — не из полиэтилена), тут экономические преимущества ВЧШГ трубопровода становятся просто неоспоримыми.
Затраты на эксплуатацию трубопровода из ВЧШГ
Работа всей системы из пластмассовых труб находится в очень большой зависимости от квалификации подрядчика и правильности выполнения им процедур укладки, а уже построенная и введенная в эксплуатацию полимерная система требует сохранения изначальных условий укладки. Осуществление этих требований не всегда реально.
Ещё один аспект, который необходимо учитывать при проектировании и строительстве трубопровода, — надёжность. В этом отношении трубы из ВЧШГ во-первых, имеют гораздо больший срок службы (по статистике Мосводоканала — примерно в два раза), а во-вторых, у труб из ВЧШГ самые низкие статистические показатели аварийности (то есть наименьшие затраты на ремонты). Основание — статистические показатели по данным Мосводоканала и Германского союза по водо- и газообеспечению.
Трубы ВЧШГ — оптимальный выбор для водоснабжения и канализации
Трубы из ВЧШГ давно признаны одним из лучших материалов для строительства водопроводов и канализаций. Его превосходные прочность и долговечность позволяют проектировать трубопроводы при традиционных подходах и устанавливать их с уверенностью, что реальные условия эксплуатации, в которых им предстоит служить, не окажутся невыполнимыми для труб из ВЧШГ.
При изначальном выборе материала для труб следует принимать во внимание, что учёт долгосрочных перспектив со временем поможет избежать непомерных расходов, связанных с ранней заменой подземных трубопроводов.
Свойства труб из ВЧШГ доказаны временем — этот продукт находится на рынке уже более 60 лет, а если учитывать его предшественника — трубы из серого чугуна, то уже несколько столетий.
Каждый из критериев — прочность, долговечность, пропускная способность, фактор надёжности, реальный опыт прокладки трубопроводов — подтверждает: трубы ВЧШГ во Владивостоке наиболее оптимальны для использования в строительстве трубопроводов водоснабжения и водоотведения.
