Трубы чугунные ТЧК (труба чугунная канализационная) — это безнапорные раструбные трубы из серого чугуна, предназначенные для систем внутренней и наружной канализации. Они изготавливаются по ГОСТ 6942-98 и широко применяются в жилых, общественных и промышленных зданиях для отведения хозяйственно-бытовых и производственных сточных вод.
Аббревиатура ТЧК расшифровывается как «труба чугунная канализационная». Маркировка изделия выглядит как ТЧК-DN-L, где DN — условный проход (диаметр) в миллиметрах, а L — строительная длина. Например, ТЧК-100-2000 означает трубу с условным проходом 100 мм и длиной 2000 мм.
Что такое трубы ТЧК
Трубы ТЧК производятся методом литья из серого чугуна с пластинчатым графитом (марки СЧ15–СЧ35 по ГОСТ 1412-85). Серый чугун — материал с высокой механической прочностью, коррозионной стойкостью и отличными шумоизоляционными свойствами. Он не поддерживает горение, что делает трубы ТЧК предпочтительным выбором для зданий с повышенными требованиями к пожарной безопасности.

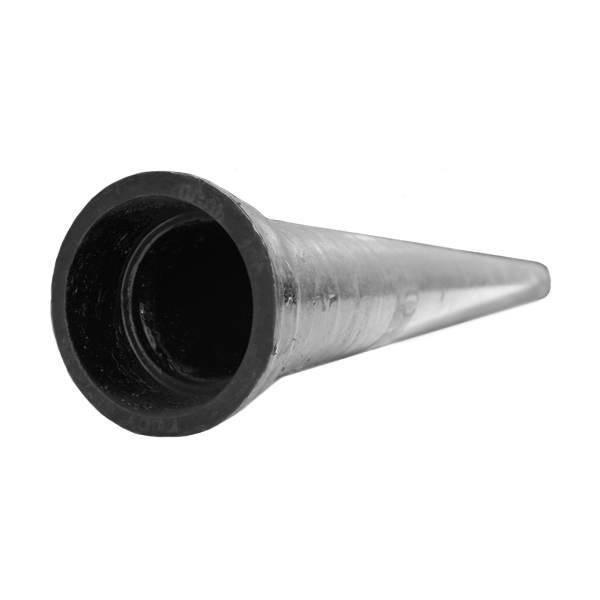

Конструктивно труба ТЧК представляет собой раструбное изделие: один конец имеет раструб (расширение), а другой — гладкий хвостовик. Соединение осуществляется вставкой хвостовика одной трубы в раструб другой с уплотнением просмолённой прядью (каболкой), резиновым кольцом или цементным раствором. Сварка для монтажа не требуется.
Внутренняя и наружная поверхности труб покрываются антикоррозионным битумным лаком или битумной мастикой, что обеспечивает защиту от агрессивных сточных сред и продлевает срок службы до 50–80 лет.
Технические характеристики труб ТЧК
| Параметр | Значение |
|---|---|
| Материал корпуса | Серый чугун (СЧ15, СЧ20, СЧ25, СЧ30, СЧ35) |
| Стандарт | ГОСТ 6942-98 |
| Тип | Безнапорная, раструбная |
| Условный проход (DN) | 50, 100, 150 мм |
| Строительная длина | 750, 1000, 2000, 2200 мм |
| Толщина стенки | 4,0 мм (DN 50); 4,5 мм (DN 100); 5,0 мм (DN 150) |
| Ру (номинальное давление) | Безнапорные (контрольное испытание 0,1 МПа) |
| PN | Не применяется (трубы для самотёчной канализации) |
| Kvs | Определяется гидравлическим расчётом в зависимости от DN и уклона |
| Температура рабочей среды | От −80 °C до +80 °C (по покрытию — до размягчения битума, не ниже 60 °C) |
| Антикоррозионное покрытие | Битумный лак / битумная мастика (с обеих сторон) |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150 |
| Срок службы | 50+ лет при правильном монтаже |
Основные типоразмеры и ориентировочная масса:
| Маркировка | DN, мм | Длина, м | Толщина стенки, мм | Вес, кг (ориентир) |
|---|---|---|---|---|
| ТЧК-50-1000 | 50 | 1 | 4,0 | ≈ 5,8 |
| ТЧК-50-2000 | 50 | 2 | 4,0 | ≈ 11,0 |
| ТЧК-100-1000 | 100 | 1 | 4,5 | ≈ 14,0 |
| ТЧК-100-2000 | 100 | 2 | 4,5 | ≈ 26,0 |
| ТЧК-150-1000 | 150 | 1 | 5,0 | ≈ 20,7 |
| ТЧК-150-2000 | 150 | 2 | 5,0 | ≈ 39,6–41,5 |
Трубы ТЧК — безнапорные. Параметр Ру (PN) для них не применяется в эксплуатационном смысле. Гидравлическое испытание на 0,1 МПа — это контрольная проверка герметичности смонтированного участка, а не рабочий режим. Для напорных систем следует использовать трубы ЧНР (ГОСТ 9583-75) или ВЧШГ.
Как выбрать чугунные трубы ТЧК
1. Определите нужный диаметр (DN)
- DN 50 — отвод стоков от отдельных сантехнических приборов (раковины, унитазы), стояки в малоэтажных зданиях.
- DN 100 — общедомовая канализация, стояки в многоэтажных жилых домах, подвальные сети.
- DN 150 — магистральные участки, промышленные сети, уличная канализация с увеличенным объёмом стоков.
2. Подберите длину
Стандартные строительные длины — 1 и 2 метра (для DN 50 и 100), до 2,2 метра (для DN 150). Короткие отрезки удобнее для монтажа в стеснённых условиях, длинные — снижают количество стыков и ускоряют сборку на прямых участках.
3. Учитывайте марку чугуна
- СЧ15, СЧ20 — базовые марки для большинства бытовых и общественных систем канализации. Оптимальное соотношение цены и прочности.
- СЧ25, СЧ30, СЧ35 — повышенная прочность для объектов с увеличенными нагрузками или агрессивной средой.
4. Проверьте тип соединения
Раструбное соединение под каболку — классический вариант, обеспечивающий надёжную герметизацию. Для упрощения монтажа можно использовать резиновые уплотнительные манжеты. Совместимость с пластиковыми элементами канализации достигается через специальные переходы.
5. Оцените условия эксплуатации
- Температура среды: трубы ТЧК рассчитаны на работу от −80 °C до +80 °C. При длительном контакте с горячими стоками (выше 60 °C) битумное покрытие может размягчаться — рассмотрите трубы с эпоксидным покрытием (SML).
- Агрессивность среды: для стандартных хозяйственно-бытовых стоков достаточно серого чугуна с битумным покрытием. Для химически агрессивных сред потребуются специальные покрытия.
- Пожарная безопасность: чугун не поддерживает горение — это преимущество перед полимерными трубами в зданиях с высокими требованиями к огнестойкости.
Преимущества труб ТЧК
- Высокая прочность — устойчивость к механическим нагрузкам, ударным воздействиям и деформациям при укладке в грунт.
- Долговечность — срок службы более 50 лет при правильном монтаже и эксплуатации.
- Коррозионная стойкость — битумное покрытие защищает от агрессивных сточных вод.
- Огнестойкость — чугун негорюч, не выделяет токсичных веществ при нагреве.
- Шумоизоляция — чугун гасит звук лучше, чем полимерные аналоги, что особенно важно в жилых зданиях.
- Простота монтажа — раструбное соединение не требует сварки; уплотнение каболкой или резиновым кольцом.
- Совместимость — трубы ТЧК стыкуются с фасонными частями (отводы, тройники, крестовины, ревизии, заглушки) по тому же ГОСТ 6942-98.
Область применения
Трубы ТЧК используются при монтаже:
- внутренней канализации жилых домов и общественных зданий;
- наружных самотёчных канализационных сетей;
- систем водоотведения промышленных предприятий;
- ливневой канализации;
- подземных инженерных коммуникаций и колодцев;
- реконструкции и капитального ремонта существующих безнапорных систем;
- водоотводных устройств мостов и путепроводов (в составе ВУ-150 по серии 3.503).
Трубы ТЧК vs альтернативы
| Параметр | ТЧК (ГОСТ 6942-98) | ЧНР (ГОСТ 9583-75) | ВЧШГ | SML (EN 877) |
|---|---|---|---|---|
| Материал | Серый чугун | Серый чугун | Высокопрочный чугун | Серый чугун |
| Тип | Безнапорная | Напорная | Напорная | Безнапорная |
| Давление | Самотёк | До 1,0–1,6 МПа | До 4,0 МПа | Самотёк |
| DN | 50–150 | 65–1000 | 80–1200 | 40–400 |
| Соединение | Раструб под каболку | Раструб с резиновым кольцом | Раструб с кольцом | Муфтовое |
| Покрытие | Битум | ЦПП + битум | ЦПП + цинк + лак | Эпоксидное |
| Назначение | Внутренняя канализация | Водопровод, напорные сети | Подземные напорные сети | Высотное строительство, шумоизоляция |
Трубы ТЧК — это оптимальный выбор для безнапорной канализации внутри зданий. Для наружных напорных сетей используйте ЧНР или ВЧШГ; для объектов с повышенными требованиями к шумоизоляции и коррозионной стойкости — SML.
Купить трубы чугунные ТЧК во Владивостоке
Каталог труб ТЧК во Владивостоке представлен в диапазоне диаметров DN 50–150 мм с длинами от 1 до 2 метров. Цена зависит от марки чугуна, диаметра, длины и объёма партии. Точные цены на трубы ТЧК уточняйте у наших менеджеров — итоговая стоимость зависит от марки чугуна, объёма заказа и условий доставки.
О компании «ДВ-Инжиниринг»
Компания «ДВ-Инжиниринг» (Владивосток) — поставщик труб чугунных ТЧК и фасонных частей с доставкой по всему Дальнему Востоку. Ключевые преимущества:
- Работаем напрямую с заводом-изготовителем — без посредников, что обеспечивает низкие цены и стабильное качество продукции.
- Доставка по всему Дальнему Востоку — отгружаем со склада во Владивостоке и организуем транспортировку по Приморскому краю, Хабаровскому краю, Амурской области, Сахалинской области, Камчатке, Магаданской области, Чукотке и Якутии.
- Низкие цены — за счёт прямых контрактов с производителями предлагаем конкурентную стоимость на весь сортамент труб ТЧК по ГОСТ 6942-98.
- Полный каталог — трубы ТЧК всех типоразмеров (DN 50, 100, 150), а также фасонные части: отводы, тройники, крестовины, ревизии, заглушки, муфты.
- Сертифицированная продукция — все трубы соответствуют ГОСТ 6942-98, поставляются с паспортами и сертификатами.
Чтобы купить трубы чугунные ТЧК или получить консультацию по подбору, свяжитесь с менеджерами «ДВ-Инжиниринг» — мы поможем рассчитать потребность, подберём оптимальные типоразмеры и организуем доставку по Владивостоку и всему Дальнему Востоку.
Купить трубы чугунные ТЧК во Владивостоке с доставкой по всему Дальнему Востоку предлагает компания «ДВ-Инжиниринг». Работаем напрямую с заводом-изготовителем, гарантируем низкие цены и полный ассортимент по ГОСТ 6942-98. Свяжитесь с нами для подбора труб и фасонных частей под ваш проект — поможем рассчитать потребность и организуем поставку в кратчайшие сроки.
