Задвижка шиберная ножевая AVK серия 702/20 PN10 DN300 с выдвижным штоком

Шиберная ножевая задвижка с выдвижным штоком и штурвалом. Для сточных вод с температурой от 0°C до +80°C.

Шиберные ножевые задвижки AVK являются двунаправленными с полным проходом. Качественные уплотнения и материалы высокого класса применяемые в производстве обеспечивают отличные эксплуатационные характеристики и длительный срок службы. Варианты исполнения шиберных задвижек AVK: с рычагом, выдвижным штоком и штурвалом, с невыдвижным штоком и штурвалом, с пневматическим приводом, с фланцем ISO для установки привода, или непосредственно с электроприводом.

Вариант 702/20-103
Соединение	Фланцевое
Материал	Высокопрочный чугун
Диапазон диаметров	DN50 - DN600
Классификация давления	PN 10

Преимущества

• Сменный сальник уплотнения позволяет замену уплотнения без демонтажа задвижки;
• Задвижка - самоочищающаяся благодаря сталкиванию частиц при подъеме ножа. В качестве дополнительной защиты сальника, можно заказать скребок.
• Двунаправленная, может устанавливаться независимо от направления потока;
• С полным проходом, без заужений;
• Дно без выемок, что предотвращает нарост отложений;
• Благодаря отсутствию полостей в корпусе, засорение или закупорка задвижки исключается;
• Цельный U-образный уплотнительный профиль из резины NBR со стальным армированием, предохраняющим его от повреждений во время работы расположен между элементами корпуса, что позволяет компенсировать допустимые погрешности в покрытии и отливке;
• Защищенный шток со стойкой подготовлены для монтажа микровыключателей и индуктивных датчиковШток соединен с ножом посредством самоконтрящихся гаек;
• Бортики в днище отлиты вместе с корпусом, предохраняют нож от изгибания под давлением;
• Корпус из высокопрочного чугуна с  эпоксидно-полиэфирным покрытием стойким к ультрафиолетовому излучению толщиной 100-150 мкм, RAL 5017, по запросу из кислотоустойчивой нержавеющей стали или дуплексной стали;
• Стойки из углеродистой стали с порошковым покрытием PPA 571 Aqua;
• Нож, шток, болты и гайки из кислотоустойчивой нержавеющей стали;
• Шайбы под болтами защищают покрытие;
• Задвижка с компактными габаритами и небольшим весом;
• Задвижка соответствует требованиям по оборудованию, работающему под давлением (97/23/СЕ);
• Задвижка соответствует требованиям ATEX 94/9/94EС (в области взрывобезопасности оборудования);
• Диаметры >600 доступны под заказ;
• Под заказ доступно исполнение задвижки для более высокого рабочего давления.

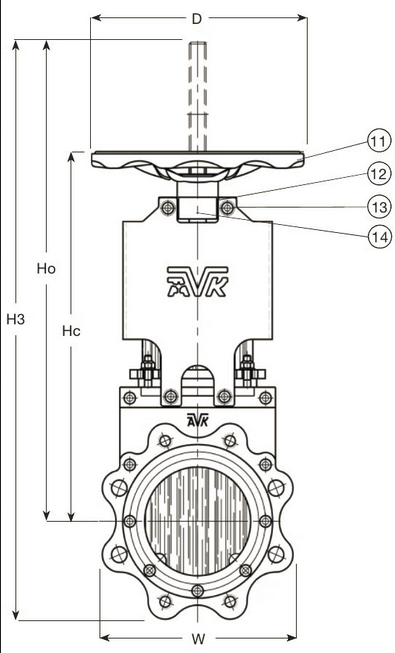

Артикулы и размеры

Артикул	DN мм	Рассверловка фланцев	D мм	L мм	H3 мм	HC мм	HO мм	W мм	Испытательное давление, бар	Рабочее давление, бар	Расчетная масса кг
702-0050-10-0000133	50	PN10	175	43	424	292	359	131	15	10	8,7
702-0065-10-0000133	65	PN10	175	46	471	317	399	143	15	10	10
702-0080-10-0000135	80	PN10	225	46	536	361	444	184	15	10	15
702-0100-10-0000144	100	PN10	225	52	600	396	499	202	15	10	18
702-0125-10-0000146	125	PN10	225	56	675	432	560	230	15	10	21
702-0150-10-0000147	150	PN10	300	56	809	523	674	270	15	10	32
702-0200-10-0000026	200	PN10	300	60	989	623	824	331	15	10	53
702-0250-10-0000026	250	PN10	300	68	1178	729	980	397	15	10	74
702-0300-10-0000023	300	PN10	400	78	1386	858	1160	452	15	10	101
702-0350-10-0000026	350	PN10	400	78	1562	951	1303	518	9	6	131
702-0400-10-0000016	400	PN10	400	90	1749	1059	1461	576	9	6	153
702-0450-10-0000022	450	PN10	500	90	1977	1206	1664	560	6	4	270
702-0500-10-0000015	500	PN10	500	95	2165	1308	1816	698	6	4	282
702-0600-10-0000015	600	PN10	500	105	2513	1497	2105	817	6	4	398

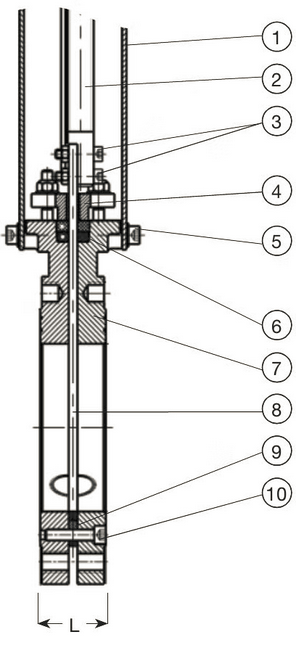

Комплектующие

1.	Стойка	углеродистая сталь
2.	Шток	нержавеющая сталь AISI 316
3.	Болт	нержавеющая сталь А4
4.	Сальник	высокопрочный чугун GJS-400-15 (GGG-40)
5.	Болт	нержавеющая сталь А4
6.	Сальниковая набивка	резина NBR и фторопласт (PTFE)
7.	Корпус	высокопрочный чугун GJS-400-15 (GGG-40)
8.	Нож	нержавеющая сталь AISI 316
9.	U-образное уплотнение	сталь / NBR
10.	Болт	нержавеющая сталь А4
11.	Маховик	сталь
12.	Шайба	нержавеющая сталь А4
13.	Болт	нержавеющая сталь А4
14.	Подшипник	углеродистая сталь

Стандарты

•  Межфланцевое расстояние по DIN/EN 558-1, серия 20 (К1) до и вкл. DN 350
•  Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
