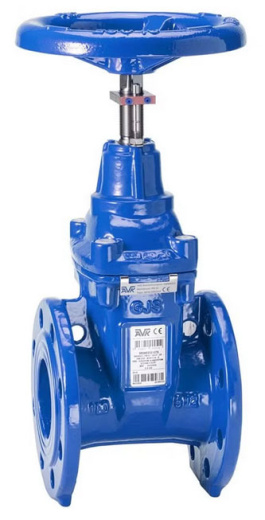

Задвижка AVK серия 06/35-003 DN50 PN10/16 для воды
27166 р.
Арт. 06-050-35-016
Задвижка клиновая
Характеристики
Тип
—
Клиновая
Материал
—
Высокопрочный чугун
Cерия
—
Серия 06/35-003
Вид
—
Задвижка
DN
—
50
Давление,PN
—
10/16
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Задвижка AVK серия 06/35-003 DN50 PN10/16 для воды
27166 р.
Арт. 06-050-35-016
Характеристики
|
Тип
|
Клиновая |
|
Материал
|
Высокопрочный чугун |
|
Cерия
|
Серия 06/35-003 |
|
Вид
|
Задвижка |
|
DN
|
50 |
|
Давление,PN
|
10/16 |
|
Среда
|
Вода,нейтральные среды |
|
Т рабочей среды, ˚С
|
80 |
|
Температура окружающей среды, ˚С
|
от -40С до +60С |
|
Уплотнение
|
EPDM |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
Водоотведение |
|
Управление
|
Ручное |
|
Материал запирающего элемента
|
Чугун |
|
Направление
|
Двустороннее |
Дизайну клиновых задвижек AVK характерна надежность до мельчайших деталей. Клин, полностью вулканизирован резиной EPDM собственного производства AVK, утвержденной для контакта с питьевой водой, имеет исключительную износостойкость благодаря свойству резины восстанавливать свою первоначальную форму после сжатия, процессу обрезинивания сердечника двойной адгезией слоя и своей прочной конструкции. Тройная система уплотнения штока, высокая прочность штока и полная антикоррозийная защита обеспечивают непревзойденную надежность задвижки.
| Вариант 06/35-003 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN50 - DN400 |
| Классификация давления | PN 16 |
| Направление закрытия | Закрытие по часовой стрелке |
Преимущества
- Зафиксированная клиновая гайка предотвращает вибрации и обеспечивает долговечность;
- Полностью вулканизированный резиной клин. Направляющие из полиамида существенно снижают крутящий момент;
- Большое коническое отверстие для штока в клине предотвращает застой воды;
- Шток из нержавеющей стали с упором клина и накатанной резьбой, которая обеспечивает его высокую прочность;
- Упорное кольцо по всей окружности обеспечивает надежное крепление штока и низкие моменты свободного вращения;
- Тройная система уплотнения штока (грязесъемное кольцо из резины NBR, полиамидный подшипник с 4-мя О-образными кольцами из резины NBR, манжета из резины EPDM) гарантирует абсолютную защиту;
- Круглое резиновое уплотнение EPDM крышки зафиксировано в канавке;
- Пломбированные потайные болты крышки изготовлены из нержавеющей стали и обрамлены прокладкой;
- Задвижка с полным проходом;
- Низкий рабочий крутящий момент;
- Порошковое эпоксидное покрытие по DIN 3476-1 и EN 14901, одобрено GSK;
- Индикатор положения для визуального или дистанционного контроля положения задвижки
Артикулы и размеры
| Артикул |
DN мм |
Рассверловка фланцев |
L мм |
D мм |
H мм |
H3 мм |
Расчетная масса кг |
|---|---|---|---|---|---|---|---|
| 06-050-35-016 | 50 | PN10/16 | 150 | 180 | 329 | 412 | 13 |
| 06-065-35-016 | 65 | PN10/16 | 170 | 225 | 355 | 448 | 16 |
| 06-080-35-016 | 80 | PN10/16 | 180 | 225 | 382 | 482 | 20 |
| 06-100-35-016 | 100 | PN10/16 | 190 | 280 | 414 | 524 | 27 |
| 06-125-35-016 | 125 | PN10/16 | 200 | 320 | 461 | 586 | 36 |
| 06-150-35-016 | 150 | PN10/16 | 210 | 320 | 540 | 683 | 51 |
| 06-200-35-006 | 200 | PN10 | 230 | 360 | 688 | 858 | 71 |
| 06-200-35-016 | 200 | PN16 | 230 | 360 | 688 | 858 | 71 |
| 06-250-35-006 | 250 | PN10 | 250 | 500 | 780 | 980 | 102 |
| 06-250-35-016 | 250 | PN16 | 250 | 500 | 780 | 980 | 113 |
| 06-300-35-006 | 300 | PN10 | 270 | 500 | 855 | 1083 | 110 |
| 06-300-35-016 | 300 | PN16 | 270 | 500 | 855 | 1083 | 110 |
| 06-350-35-006 | 350 | PN10 | 290 | 640 | 930 | 1190 | 220 |
| 06-350-35-016 | 350 | PN16 | 290 | 640 | 930 | 1190 | 220 |
| 06-400-35-006 | 400 | PN10 | 310 | 640 | 960 | 1248 | 240 |
| 06-400-35-016 | 400 | PN16 | 310 | 640 | 960 | 1248 | 240 |
Комплектующие
| 1. | Маховик | серый чугун GJL-250 (GG-25)] |
| 2. | Шток | нержавеющая сталь 1.4104 (430F) |
| 3. | Штырь | нержавеющая сталь |
| 4. | Гайка индикатора | устойчивая к обесцинкиванию латунь |
| 5. | Грязесъемное кольцо | резина NBR |
| 6. | Кольцо О-сечения | резина NBR |
| 7. | Подшипник | полиамид |
| 8. | Крышка | высокопрочный чугун GJS-500-7 |
| 9. | Упорное кольцо | латунь CW602N |
| 10. | Манжета | резина EPDM |
| 11. | Болт крышки | нержавеющая сталь A2, пломбирован термоклеем |
| 12. | Уплотнение крышки | резина EPDM |
| 13. | Гайка клина | латунь CW626N |
| 14. | Клин | высокопрочный чугун, вулканизирован резиной EPDM |
| 15. | Корпус | высокопрочный чугун GJS-500-7 |
Разрешения
|
Стандарты
|
Документы
