Тип
|
Надземный |
|
Материал
|
Высокопрочный чугун |
|
Cерия
|
27/00-001 |
|
Вид
|
Гидрант пожарный |
|
Давление,PN
|
17,2 бар/251 psi |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
Для воды и нейтральных жидкостей с температурой до +40°С |
|
Покрытие
|
EPDM |
|
Длина
|
2464 мм. |

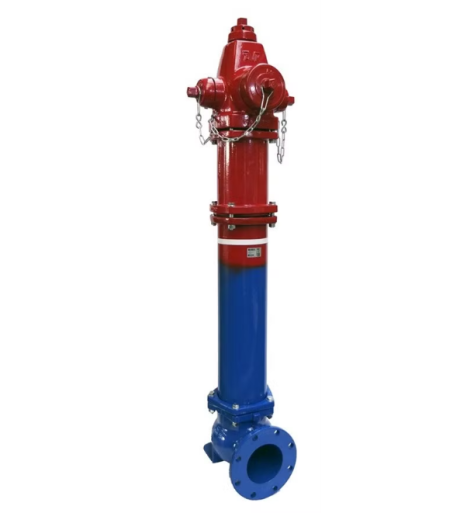

Пожарный гидрант с сухим стволом, "Современного типа" в соответствии с AWWA C502, внесен в перечень UL, сертифицирован FM для пожарного водоснабжения
Особенностью гидрантов с сухим стволом разрушаемого («дорожного») типа является наличие предохранительных разрушаемых фланца и муфты, рассчитанных на разрыв и их последующую легкую замену в случае наезда транспортом. Основной клапан гидранта имеет сердечник из высокопрочного чугуна, полностью обрезиненный EPDM. Верхний корпус, состоящий из верхней секции с выходными патрубками и верхнего ствола, можно проворачивать на 360 градусов. Можно проводить техобслуживание / ремонт верхнего корпуса в то время, как гидрант находится под давлением.
| Вариант 27/00-001 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN150 - DN150 |
| Классификация давления | ANSI CL150 |
| Направление закрытия | Закрытие по часовой стрелке |
Преимущества
- Cертификат FM, внесен в перечень UL и ULC;
- Соответствует требованиям AWWA C502;
- С номинальным давлением 250 PSI (17,24 бар);
- Патрубки 2 х 2,5 ” (резьба NST) с головками для соединения с пожарными рукавами патрубок 1 х 4” (резьба NST) с головкой для присоединения пожарного насоса;
- Разрушаемый фланец и разрушаемая муфта на штоке рассчитаны на разрыв, сохраняя герметичность, легко заменяются при повреждении в случае наезда транспортом;
- Верхний корпус гидранта, нижний ствол и опорное колено - из высокопрочного чугуна;
- Проходное отверстие клапана 5,25” для высокого расхода;
- При необходимости сливное отверстиие может быть закрыто заглушкой снаружи или внутри гидранта;
- С возможностью установки стволов-удлинителей от 6” до 60”;
- По заказу диаметр DN100 опорного колена с рассверловкой фланца для PN10/16 (DN100 без сертификата UL/FM);
- С пятигранной ходовой гайкой 1,5”;
- С эпоксидным покрытием по DIN 3476-1 и EN 14901, соответствует требованиям GSK.
Артикулы и размеры
| Артикул |
DN мм |
H3 мм |
H5 мм |
L мм |
Расчетная масса кг |
|---|---|---|---|---|---|
| 27-00-O0204-00008-CP | 150 | 1701 | 914 | 343 | 154 |
| 27-00-O0205-00008-CP | 150 | 1854 | 1067 | 343 | 163 |
| 27-00-O0206-00008-CP | 150 | 2006 | 1219 | 343 | 172 |
| 27-00-O0207-00008-CP | 150 | 2159 | 1372 | 343 | 181 |
| 27-00-O0208-00008-CP | 150 | 2311 | 1524 | 343 | 190 |
| 27-00-O0209-00008-CP | 150 | 2464 | 1677 | 343 | 199 |
| 27-00-O0210-00008-CP | 150 | 2616 | 1829 | 343 | 208 |
Комплектующие
| 1. | Основной затвор | высокопрочный чугун, вулканизирован резиной EPDM |
| 2. | Нижнее О-кольцо седла | резина NBR |
| 3. | Прокладка основания | резина NBR |
| 4. | Сливная гильза | бронза |
| 5. | Кольцо седла клапана | бронза |
| 6. | Уплотнительное кольцо верхнего седла | резина NBR |
| 7. | О-кольцо нижнего ствола | резина NBR |
| 8. | Фланец | высокопрочный чугун |
| 9. | Стопорное кольцо | нержавеющая сталь |
| 10. | Гайка | нержавеющая сталь |
| 11. | Разрушаемый фланец | высокопрочный чугун |
| 12. | Болт и гайка | нержавеющая сталь |
| 13. | Винт | нержавеющая сталь |
| 14. | Стопорный штифт | нержавеющая сталь |
| 15. | Кольцо О-сечения | резина NBR |
| 16. | Гайка со стоп. Кольцом | оцинкованная сталь |
| 17. | Гайка штока | бронза |
| 18. | Шайба антифрикционная | полиамид |
| 19. | Погодозащитный колпачок | литейный чугун |
| 20. | Основание | высокопрочный чугун |
| 21. | Нижний ствол | высокопрочный чугун |
| 22. | Нижняя часть штанги | сталь с эпоксидным покрытием |
| 23. | Муфта разрушаемая | нержавеющая сталь |
| 24. | Бочкообразное уплотнение | резина NBR |
| 25. | Верхний ствол | высокопрочный чугун |
| 26. | Верхний стержень | нержавеющая сталь |
| 27. | Цепь заглушки | сталь |
| 28. | Круглое уплотнение сопла | резина NBR |
| 29. | Сопло | бронза |
| 30. | Прокладка крышки | резина NBR |
| 31. | Крышка | литейный чугун |
| 32. | Секция сопла | высокопрочный чугун |
| 33. | Упорная гайка | бронза |
| 34. | Стопорный винт | нержавеющая сталь |
Разрешения
- Гидравлические испытания по FM Class 1510, UL 246 и ULC CAN/ULC-5520-M91, Гидравлическое испытание согласно EN 1074-6 / VP 325 (3321)
- Одобрен на соответствие FM, включен в номенклатуру UL и ULC
- Одобрен на соответствие CE Рег. No. 0620-CPR-6122
Стандарты
- Конструкция по стандарту AWWA C502
- Рассверловка фланцев по ANSI B16.42, класс 150
