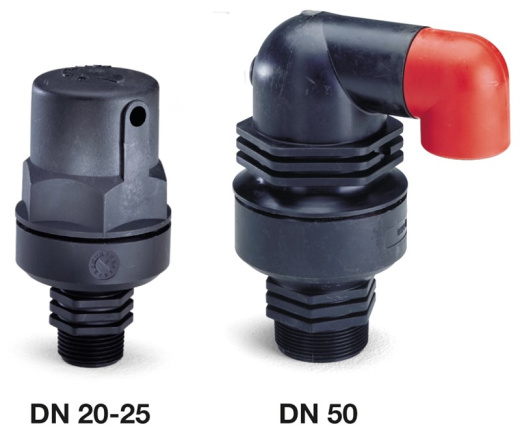

Комбинированный воздушный клапан. Для воды и нейтральных жидкостей до макс. 60°C (кратковременно до +90°C)
Конструкция комбинированных воздушных клапанов объединяет в себе функции автоматического выпускного клапана и кинетического воздушного клапана. Воздушный выпускной клапан удаляет скопившийся воздух из находящейся под давлением системы, а воздушно-вакуумная часть выпускает / запускает большие объемы воздуха во время заполнения / опорожнения трубопровода. Клапан открывается и выравнивает отрицательное давление в случае разделения водяного столба. Корпус и все детали механизма клапана изготовлены из особых коррозионностойких материалов.
| Вариант 701/40-010 | |
|---|---|
| Соединение | Наружная резьба по BSP |
| Материал | Армированный полиамид |
| Диапазон диаметров | DN12 - DN50 |
| Классификация давления | PN 16 |
Преимущества
- Площадь сечения выпускных отверстий :
DN 20: воздушно-вакуумного 100 мм², автоматического выпускного 8 мм²;
DN 25: воздушно-вакуумного 100 мм²; автоматического выпускного 7 мм²;
DN 50: воздушно-вакуумного 804 мм²; автоматического выпускного 12 мм²;
- Благодаря большому размеру проходного отверстия его засорение менее вероятно;
- Во время работы трубопровода через большое выпускное отверстие автоматического клапана воздух удаляется с большой скоростью;
- Механизм развертывающегося уплотнения делает клапан менее чувствительным к скачкам давления по сравнению с поплавковым уплотнением, что позволяет использовать одно и то же отверстие для широкого диапазона давления от 0,05 до 6 бар;
- Корпус вантуза сделан из армированного полиамида;
- Все детали клапанного механизма изготовлены из коррозионностойких материалов;
- Очень небольшой вес клапана;
- Наличие выпускного отверстия для слива избытка жидкости;
- С резьбовым соединением по стандарту BSP;
- Диапазон рабочего давления: 0,2 – 16 бар.
Артикулы и размеры
| Артикул |
DN мм |
Соединение |
PN |
L мм |
H3 мм |
C мм |
Расчетная масса кг |
Заметки |
|---|---|---|---|---|---|---|---|---|
| 701-012-40-99003 | 12 | 1/2" BSP | PN16 | 100 | 143 | 3/8" BSP | 0,5 | |
| 701-020-40-99003 | 20 | 3/4" BSP | PN16 | 100 | 143 | 3/8" BSP | 0,3 | |
| 701-025-40-99003 | 25 | 1" BSP | PN16 | 100 | 143 | 3/8" BSP | 0,3 | |
| 701-050-40-99003 | 50 | 2" BSP | PN16 | 183 | 215 | 1½" BSP | 1,0 | |
| 701-050-41-99003 | 50 | 2" BSP | PN16 | 183 | 215 | 1½" BSP | 2,0 | основание из латуни |
Комплектующие
| 1. | Корпус | армированный полиамид |
| 2. | Винт | нержавеющая сталь |
| 3. | Развертывающееся уплотнение | резина EPDM |
| 4. | Опора уплотнения | армированный полиамид |
| 5. | Колено | полипропилен |
| 6. | Удерживающая шпонка | армированный полиамид |
| 7. | Поплавок | полипропилен |
| 8. | Кольцо О-сечения | резина NBR |
| 9. | Основание | армированный полиамид |
Разрешения
- Соответствует требованиям DIN-DVGW, сертификат NW-6215BS5030
- Belgaqua approved
Стандарты
- Конструкция по стандарту EN 1074 - 4
