Тип
|
Кинетический |
|
Материал
|
Сталь |
|
Cерия
|
701/33 |
|
Вид
|
Клапан воздушный |
|
DN
|
80 |
|
Давление,PN
|
16 |
|
Среда
|
Вода, нейтральные жидкости |
|
Т рабочей среды, ˚С
|
до макс. 60°C (кратковременно до +90°C) |
|
Уплотнение
|
NBR |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
Водоотведение |
|
Управление
|
Ручное |

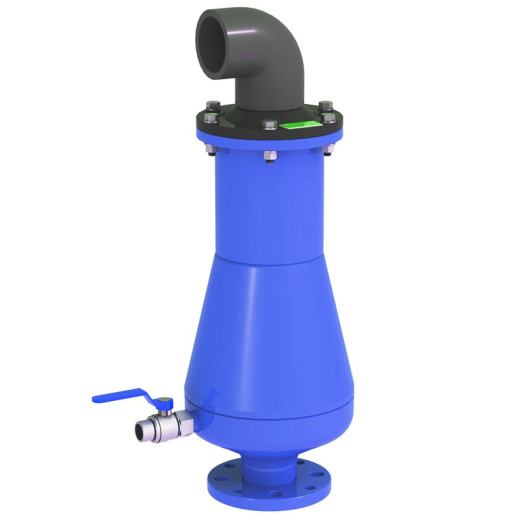

Кинетический воздушный клапан. Для сточных вод до макс. 60°C (кратковременно до +90°C)
Кинетические воздушные клапаны предназначены для выпуска и впуска воздуха в систему во время заполнения или опорожнения трубопровода, при закрытии отсекающей задвижки, при остановке насоса или при разделении водяного столба. Особенностью инновационного дизайна является большая воздушная прослойка между жидкостью и системой уплотнения, что обеспечивает надежное действие клапана даже с агрессивной жидкой средой и при наличии в жидкости твердых примесей.
| Вариант 701/33-010 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Сталь |
| Диапазон диаметров | DN80 - DN100 |
| Классификация давления | PN 16 |
Преимущества
- Площадь сечения выпускного отверстия: 5026мм²;
- Большая воздушная прослойка между жидкостью и уплотнительной системой обеспечивает надежное действие клапана даже с агрессивными жидкостями и при наличии в жидкости твердых примесей;
- Механизм поплавка из кислотостойкой нержавеющей стали обеспечивает высокую коррозионную стойкость;
- Конический корпус с воронкообразной нижней частью клапана рассчитан на максимальный объем воздуха в пределах минимальной длины клапана и предотвращает нарост отложений на дне;
- Стальной корпус с эпоксидным покрытием имеет малый вес;
- Промывка возможна во время нахождения клапана под давлением, открыв шаровой кран в нижней части;
- Выпускную трубку можно подсоединить к резьбовому патрубку вверху клапана;
- С соединительным фланцем ;
- Диапазон рабочего давления: 0,2 – 16 бар
Артикулы и размеры
| Артикул |
DN мм |
PN |
L мм |
H3 мм |
Расчетная масса кг |
|---|---|---|---|---|---|
| 701-080-33-11003 | 80 | PN16 | 465 | 783 | 24 |
| 701-100-33-11003 | 100 | PN16 | 465 | 783 | 26 |
Комплектующие
| 1. | Выпускной патрубок | ПВХ |
| 2. | Гайка | нержавеющая сталь AISI 316 |
| 3. | Шайба | нержавеющая сталь AISI 316 |
| 4. | Втулочный болт | PTFE |
| 5. | Крышка | литейный чугун |
| 6. | Стрела и сферический поплавок | нержавеющая сталь AISI 316 |
| 7. | Седло | бронза |
| 8. | Уплотнение седла | бронза |
| 9. | Кольцо О-сечения | резина NBR |
| 10. | Шайба | нержавеющая сталь AISI 316 |
| 11. | Болт и гайка | нержавеющая сталь AISI 316 |
| 12. | Соединение | нержавеющая сталь AISI 316 |
| 13. | Штырь | нержавеющая сталь AISI 316 |
| 14. | Ось и поплавок | нержавеющая сталь AISI 316 |
| 15. | Корпус | сталь |
| 16. | Шаровой клапан | латунь |
Разрешения
- Гидравлическое испытание согласно EN 1074-1 и 4 / EN 12266.
- Разрешение к применению для сточных вод
Стандарты
- Размеры фланцев и отверстий по EN1092-2 (ISO 7005-2), PN 16
